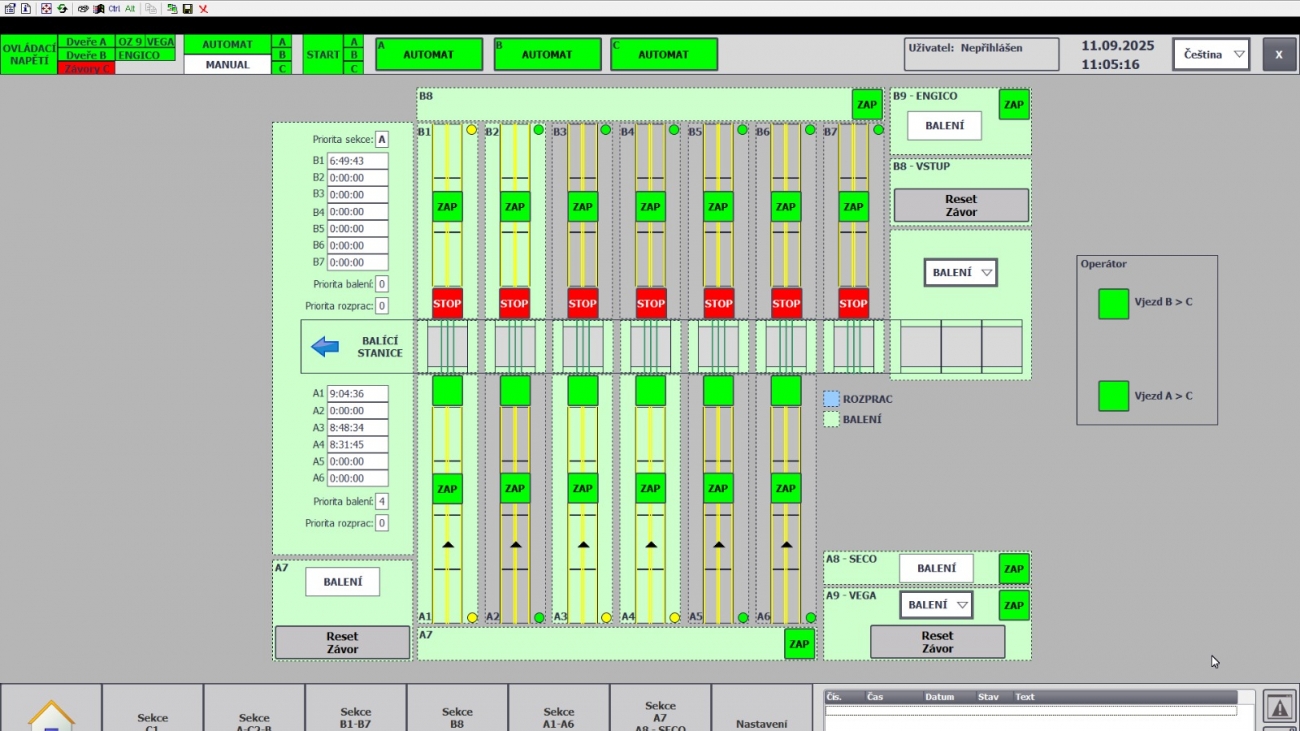

Pro našeho zákazníka jsme navrhli a dodali kompletní řešení elektrického ovládání s WinnCC vizualizací (dotykovým panelem) manipulační linky pro balící linku.

Plynulé zásobování výroby

Plnění manipulační linky probíhá z 5 pracovišť. Na plnícím místě se předvolí požadovaný program a shuttle car odtud převáží palety na buffery (zásobovací plochu).

Podle zvolené receptury se buffery buď doplňují nebo vyprazdňují paletami s nákladem. Řídí se aktuálními potřebami expedice a zásobování dopravníku pro balící linku.

Náš systém také umožňuje označit paletu do speciálního “režimu pro ruční úpravu” a zařadit ji tak do bufferu ručně. Tím vytváří stálou a plynulou zásobu práce i na tomto pracovišti.

Celkový koncept ovládání klade velký důraz na automatizovanou plynulost ve výrobě, přehlednou vizualizaci a intuitivní řízení.

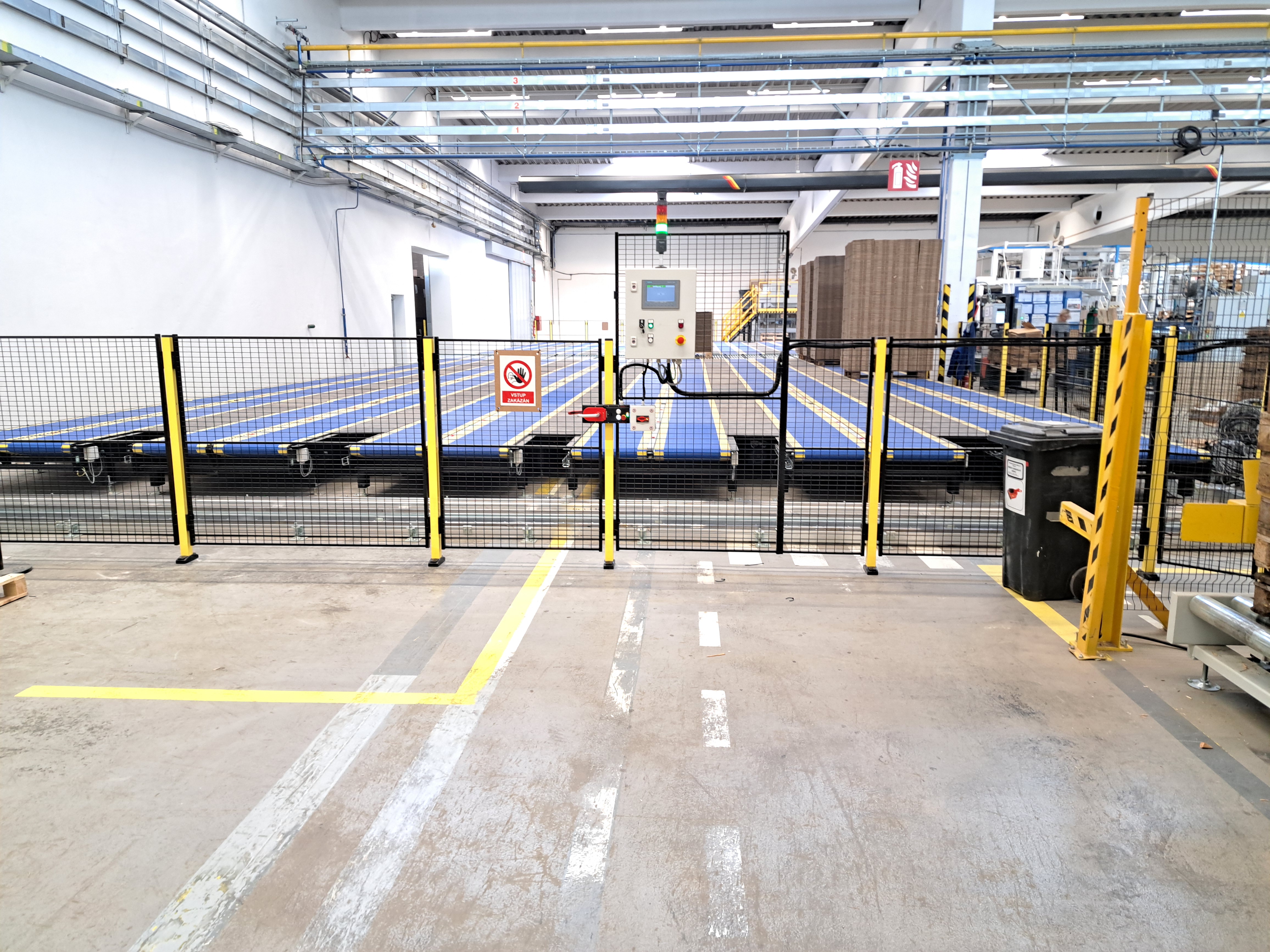

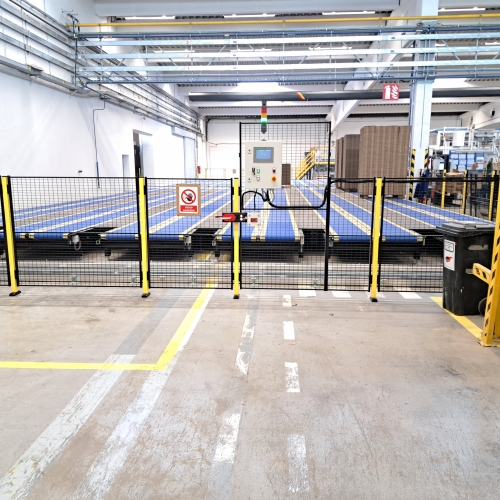

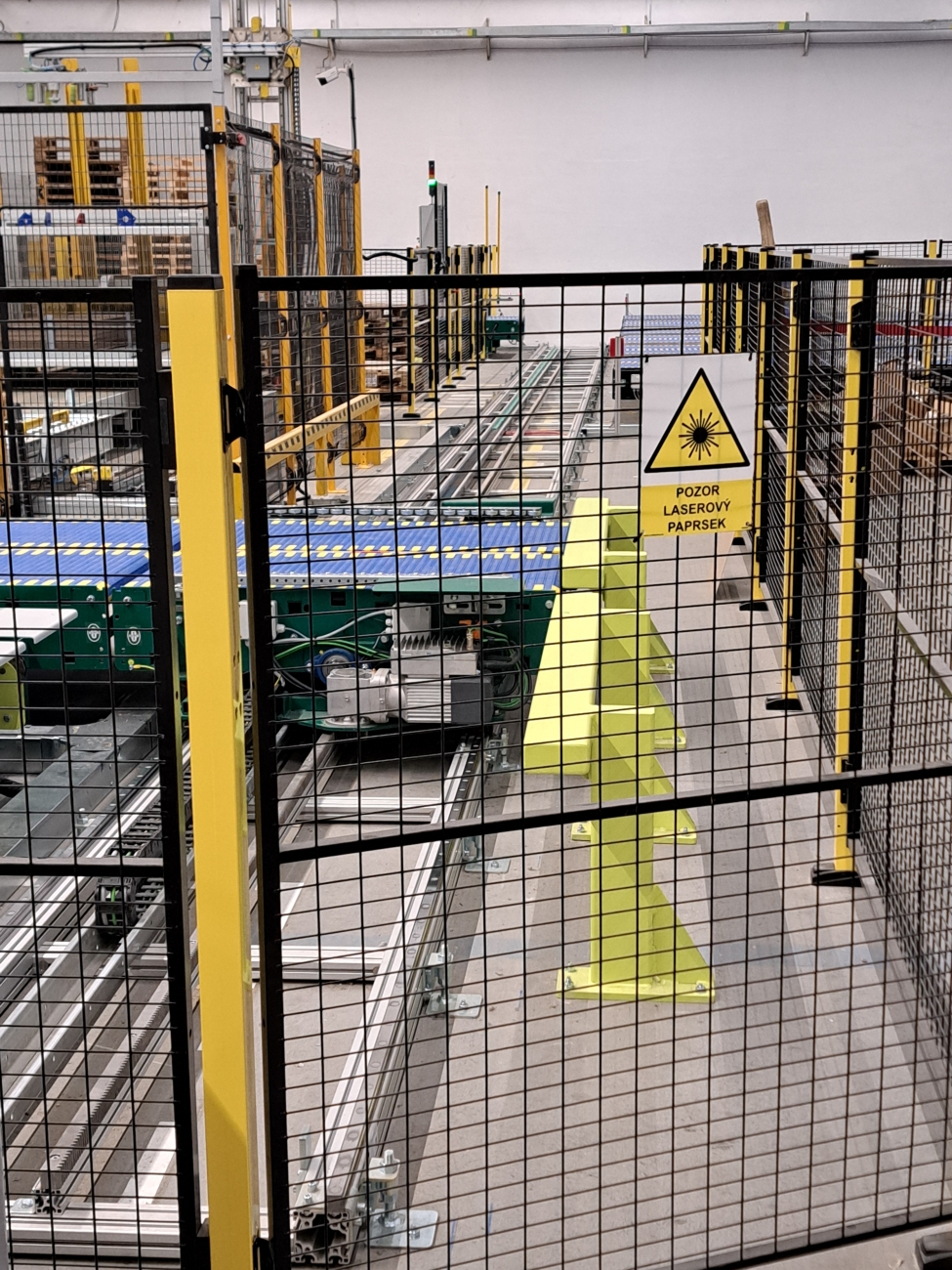

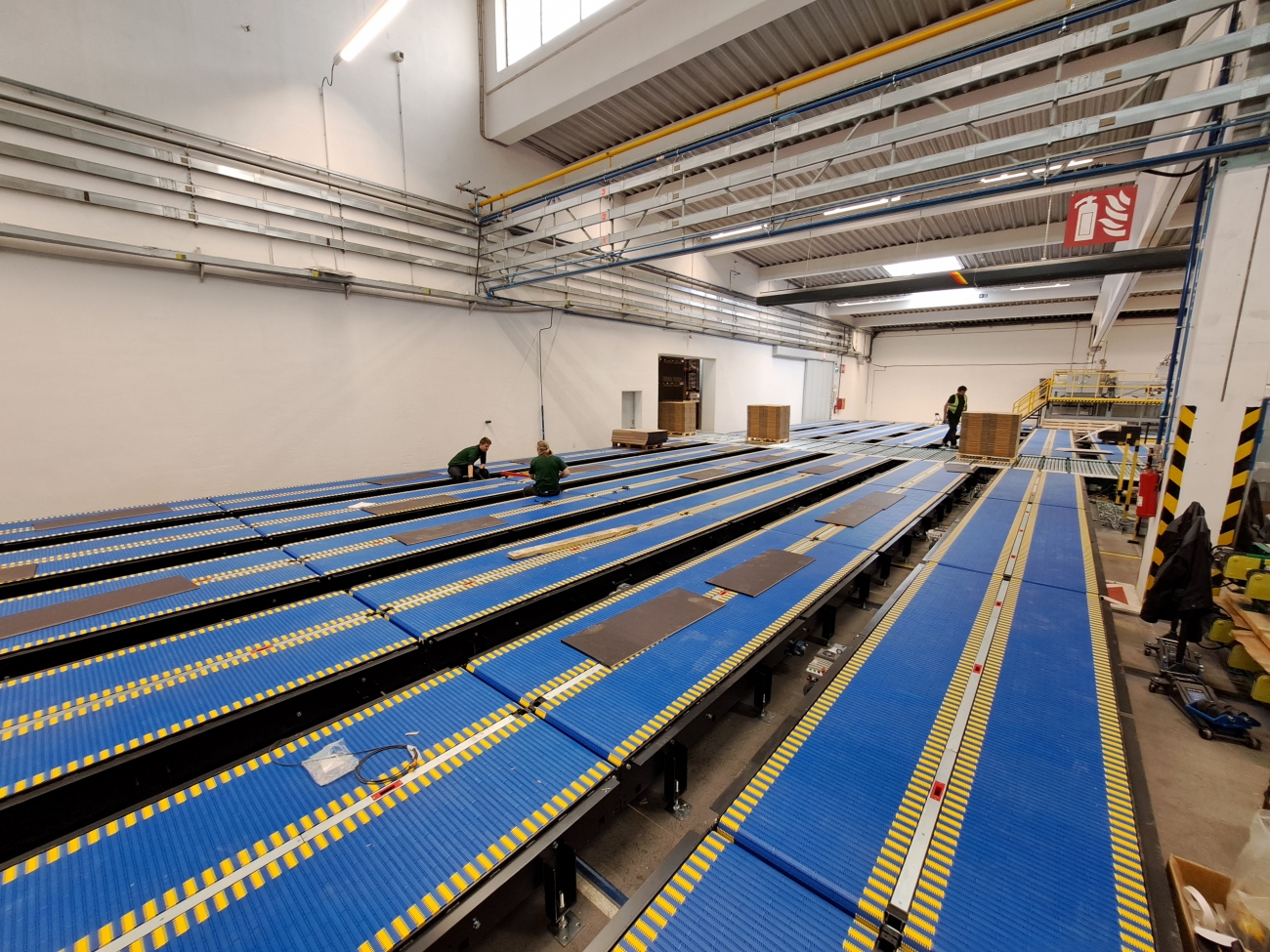

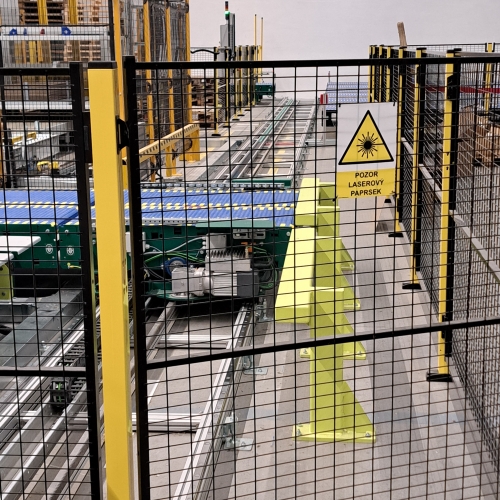

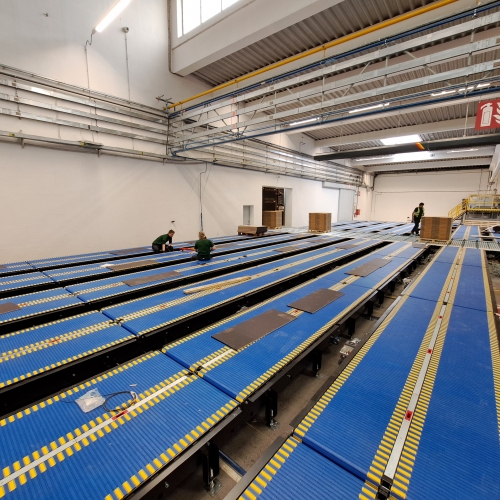

Manipulační linka pro balící linku se skládá z:

• 1 hlavního válečkového dopravníku pro balící linku,
• 7 bufferů (celkem 45 ks dopravníků),
• 2 přesuven,
• otočného stolu,
• 9 zdviží,
• a 1 dopravníku pro ruční úpravu.

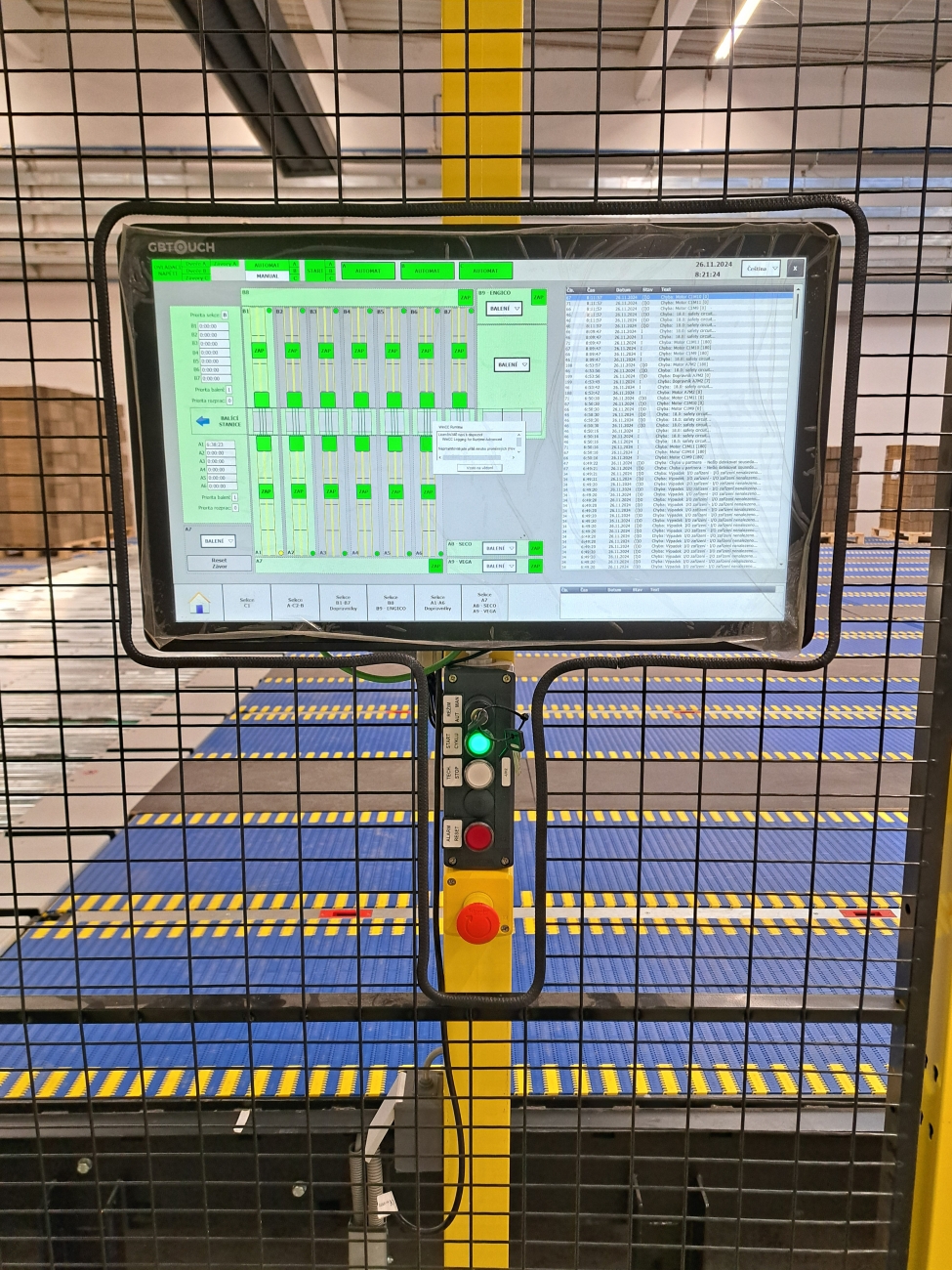

Samotné ovládání výrobní linky je přehledné a intuitivní. Je řešené ovládacími tlačítky a dotykovým průmyslovým panelem.

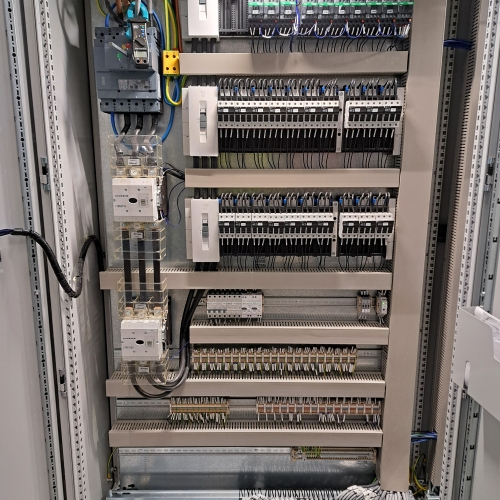

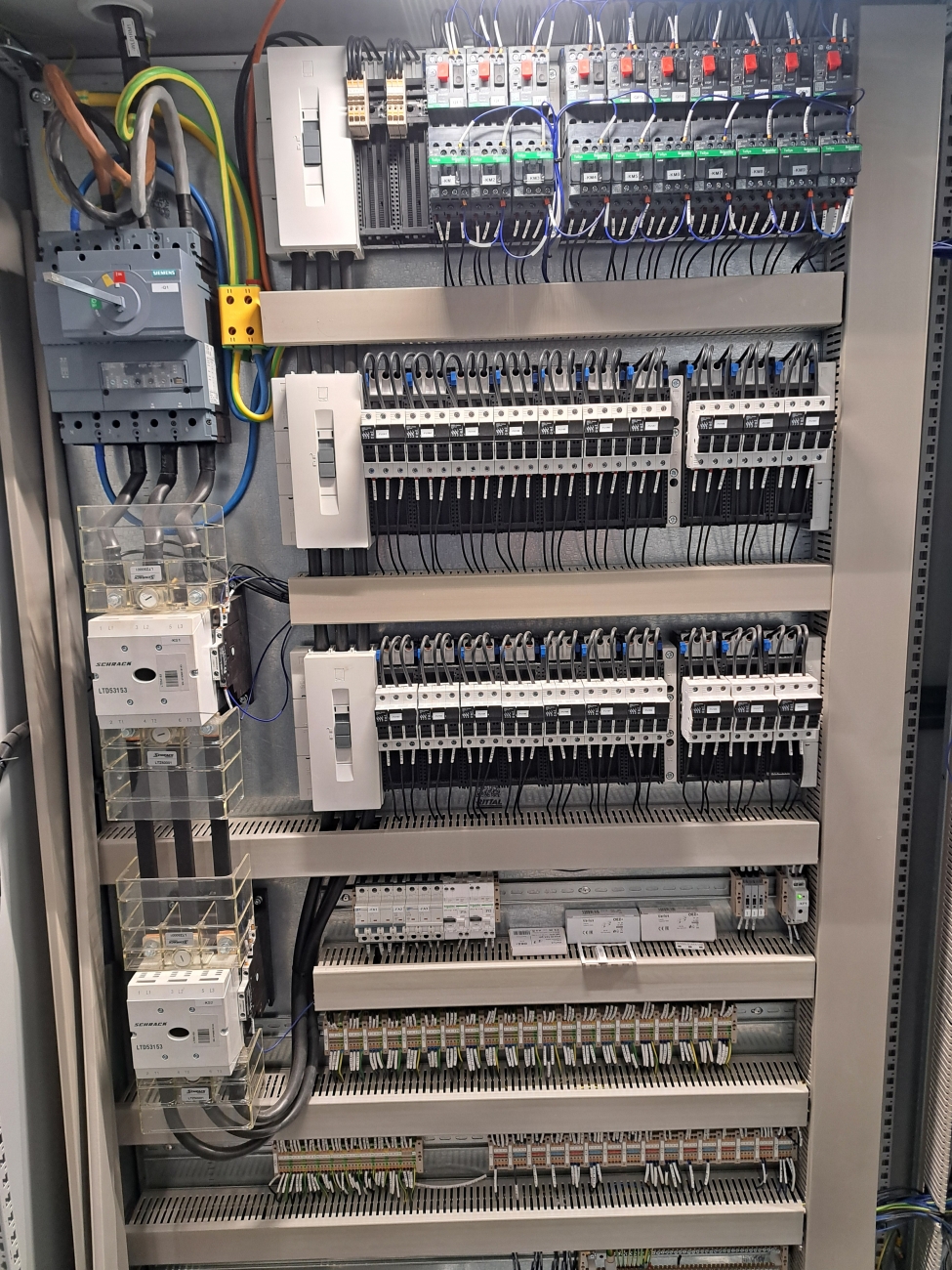

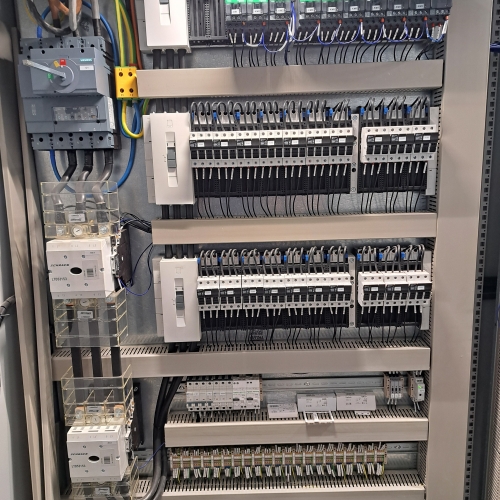

Součástí dodávky byl Rozvaděč, podružné skříně a ovládací panely, Dotykový panel 24", 2Ks HMI panel 9", kabeláž, majáky, Bezpečnostní relé, zámky a STOP tlačítka

Od návrhu, po zavedení do výroby aneb naše role v projektu krok za krokem:

• Projekt (EPLAN)

• Programování PLC a HMI (TIA PORTAL)

• Programování prozatímního provozu

• Dokumentace

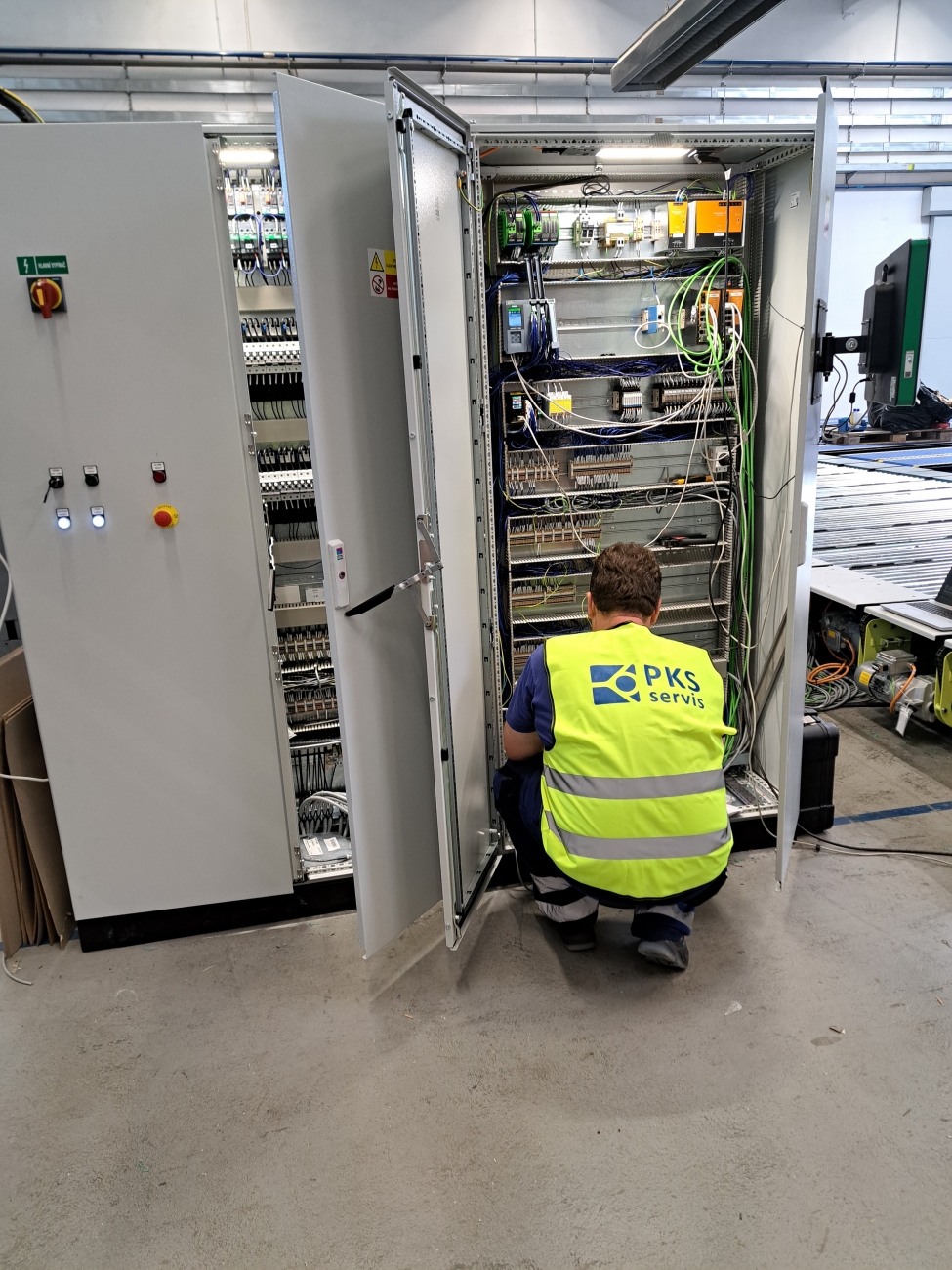

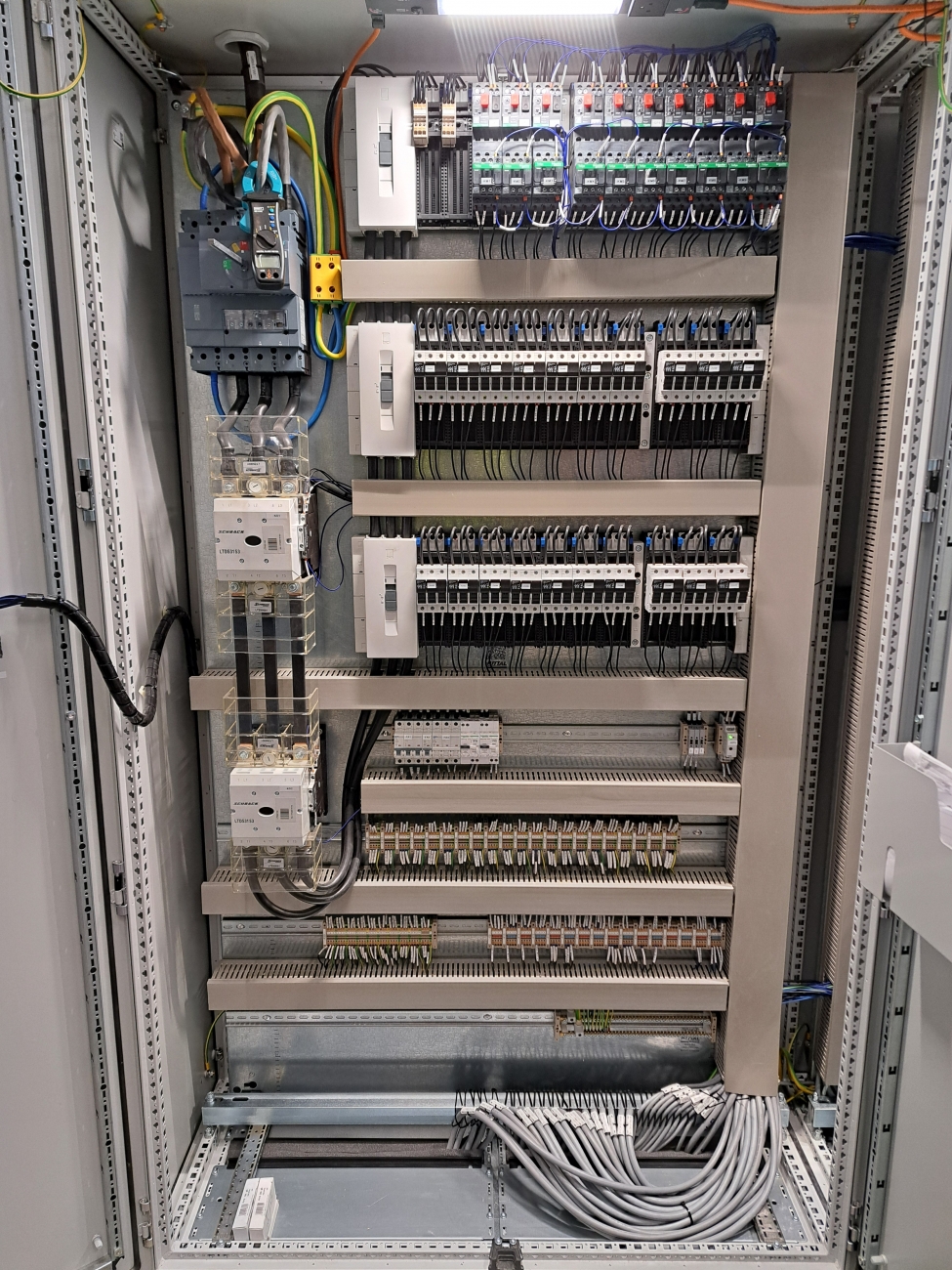

• Kompletace rozvaděče

• Natažení kabeláže a zapojení elektro prvku

• Zkoušky menších celků u objednatele

• Kompletace u koncového zákazníka

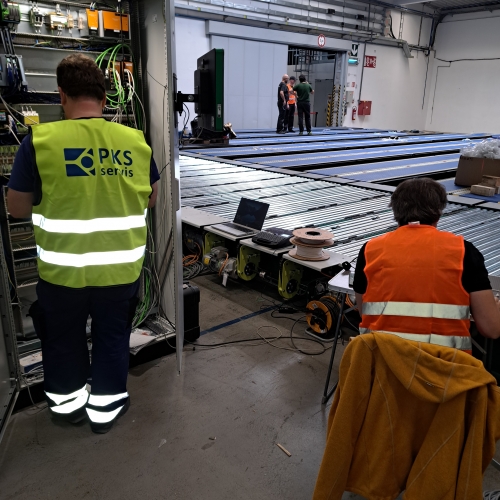

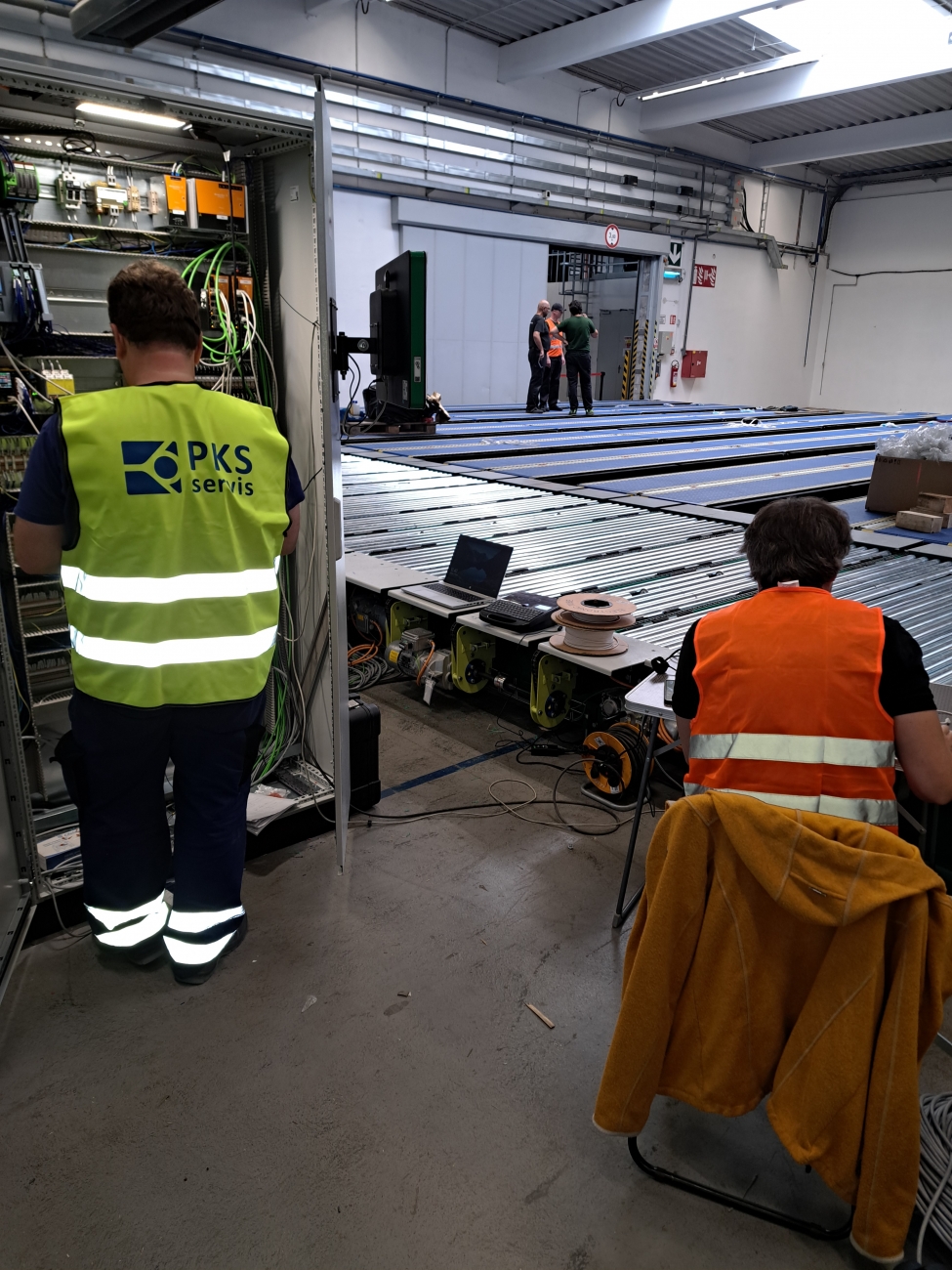

• Oživení a odzkoušení, asistence při zkušebním provozu

• Technická zpráva + revize

Další parametry zařízení:

• Kapacita všech čtyř vstupů 62 palet/h

• Kapacita výstupu pro balící linku 45 palet/h

• Rozměry palet až 2800mm x 4100mm,

• Typy palet 1100kg, 800kg, 650kg

• 4 přednastavené receptury + ruční ovládání

Našim cílem bylo spojit technickou spolehlivost, bezpečnost a uživatelský komfort.
